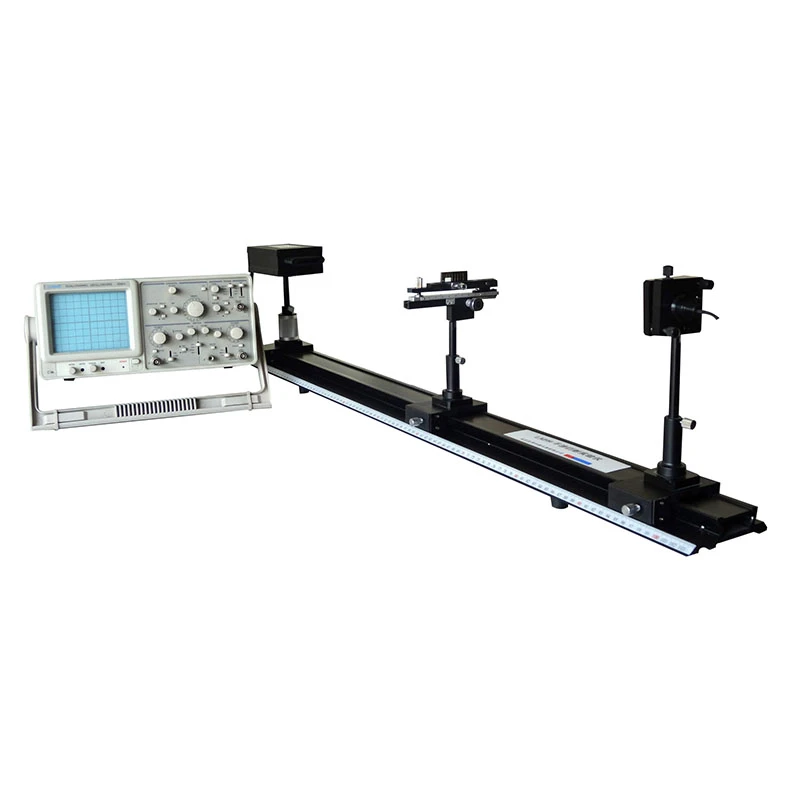

Apparecchio per la misurazione dell'intensità della diffrazione



Binario lungo in alluminio

Questo apparecchio per la misurazione dell'intensità di diffrazione è dotato di una guida in alluminio da 100 cm con rivestimento nero opaco per ridurre al minimo la riflessione della luce e le interferenze durante gli esperimenti. Il sistema comprende tre carrelli mobili: due si muovono lungo un unico asse, mentre uno si muove in tre direzioni. La sorgente luminosa è un diodo laser da 650 nm con una lunga durata e comprende una lente cilindrica. La posizione del laser può essere regolata in due direzioni e anche l'intensità della luce è regolabile. Il rilevatore è un sensore di distribuzione della luce CCD lineare con 2.700 elementi fotosensibili. Il suo intervallo di risposta spettrale è compreso tra 0,3 e 0,9 μm e la risoluzione spaziale è di 11 μm. Questo apparato fornisce dati sull'intensità della diffrazione altamente precisi.

Questo apparecchio per la misurazione dell'intensità di diffrazione offre due vantaggi principali. Innanzitutto, rispetto ai sistemi CCD ad area, mostra la curva completa di distribuzione dell'intensità della luce, consentendo agli studenti di osservare non solo le frange chiare e scure ma anche l'intera forma della curva con alta risoluzione e dettagli precisi. In secondo luogo, rispetto ai sistemi di fotodiodi a scansione meccanica, cattura istantaneamente l'intera distribuzione dell'intensità senza richiedere movimenti meccanici.

Il supporto della griglia può essere regolato in tre direzioni: inclinazione, sinistra-destra e su-giù. L'intervallo di regolazione sinistra-destra è 70 mm, con una precisione di posizionamento di 0,1 mm utilizzando una scala nonio. Il morsetto include un meccanismo di ammortizzazione per proteggere le griglie. Il sistema è estremamente-facile da usare.

Questo apparecchio per la misurazione dell'intensità di diffrazione include un set di reticoli combinati con 7 gruppi e 14 modelli, comprese le configurazioni a fessura singola, filo singolo, doppia fessura, tripla fessura, quattro-fessura e cinque-fessura. I risultati vengono visualizzati su un oscilloscopio e non è necessaria la camera oscura. Il sistema può essere utilizzato anche per ulteriori esperimenti ottici. La quantità minima ordinabile è di una unità ed è possibile combinare diversi modelli in un unico ordine. È supportata l'ispezione-di terze parti. Il nostro obiettivo è sostenere l’educazione fisica in tutto il mondo. Questo apparecchio è stato anche premiato in un concorso nazionale di strumenti didattici.
