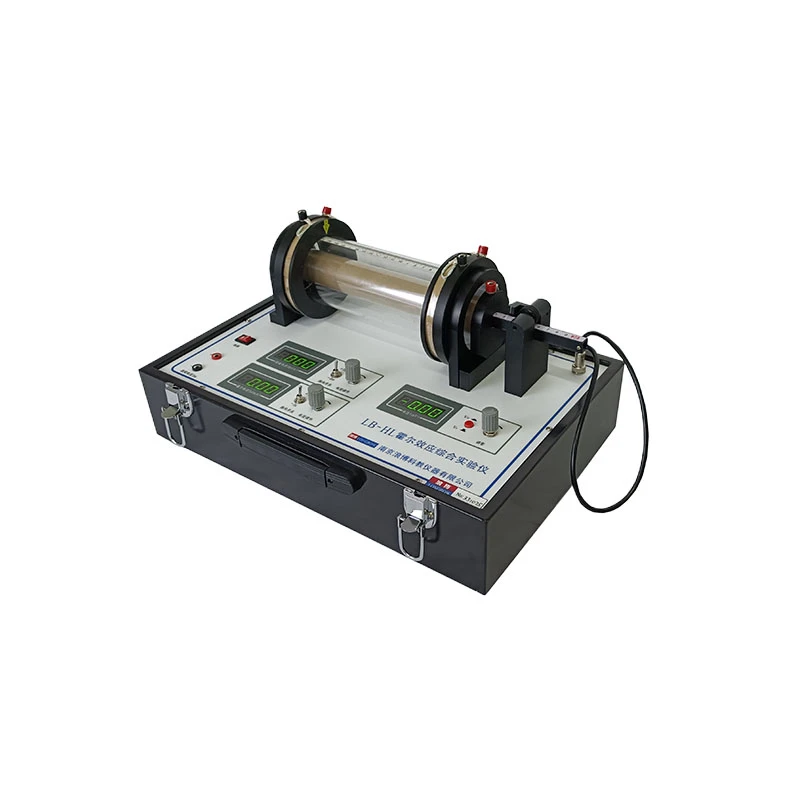

Apparecchio per esperimenti ad effetto Hall



Sei esperimenti in una unità

Questo apparato per esperimenti con effetto Hall consente agli studenti di eseguire sei diversi esperimenti. Innanzitutto studiano il principio dell'effetto Hall e studiano i materiali adatti per i dispositivi Hall. In secondo luogo, utilizzano il metodo di misurazione simmetrico per eliminare gli effetti di interferenza e misurare le caratteristiche di uscita del dispositivo Hall. Analizzano il modo in cui la tensione Hall varia con la corrente del dispositivo e il campo magnetico e tracciano le curve Vh–Ih e Vh–Im.

In terzo luogo, gli studenti determinano il tipo di conduttività, la concentrazione del portatore e la mobilità del campione. In quarto luogo, mappano la distribuzione del campo magnetico lungo un lungo solenoide. In quinto luogo, misurano la distribuzione del campo magnetico lungo l'asse di una singola bobina e di una coppia di bobine di Helmholtz e verificano il principio di sovrapposizione del campo. Sesto, un esperimento facoltativo consente agli studenti di variare la distanza tra due bobine (R/2, R e 2R) e misurare il campo magnetico in ciascuna posizione. Questo sistema copre una vasta gamma di esperimenti di elettromagnetismo.

Questo apparato per esperimenti ad effetto Hall integra un solenoide e bobine di Helmholtz lungo lo stesso asse. Il diametro del manicotto della bobina è di 86 mm e il diametro interno della bobina di Helmholtz è di 87 mm. Il nucleo magnetico ha un magnetismo residuo trascurabile. Le bobine di Helmholtz possono essere regolate assialmente di ±100 mm. Ciascuna bobina di Helmholtz ha 252 spire, mentre il solenoide ha 3.250 spire.

La scala di misurazione è lunga 300 mm con divisioni di 1 mm e le letture possono essere stimate a 0,1 mm. È dotato di regolazione sia grossolana che fine. Il sensore Hall è protetto da una copertura trasparente con un diametro di 23 mm, garantendo un funzionamento sicuro e stabile per gli studenti.

Questo apparato per esperimenti ad effetto Hall integra tutti i componenti in una singola unità. La sorgente di corrente di eccitazione varia da 0 a 0,8 A, con regolazione fine inferiore a 1 mA e stabilità migliore di 10⁻⁵. La sorgente di corrente Hall varia da 0 a 2 mA, con regolazione fine inferiore a 10 μA e stabilità simile di 10⁻⁵.

Il voltmetro Hall misura da 0 a 20 mV con una risoluzione di 10 μV. Tutte le letture vengono visualizzate su display LED a 3,5 cifre. Le dimensioni del sistema sono 442 × 295 × 230 mm. La nostra azienda è stata fondata nel 2000 e conta 26 dipendenti. Supportiamo i servizi OEM e ODM, con una quantità minima di ordine di un'unità. Questo prodotto è particolarmente adatto per l'insegnamento di laboratorio sull'elettromagnetismo.
